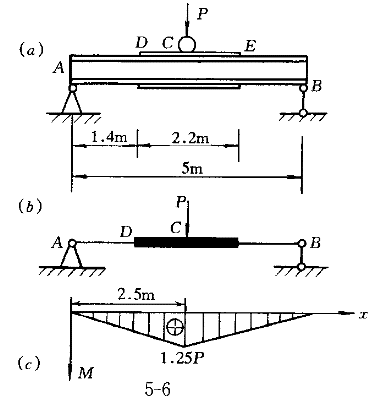

1.某簡易起重設備的吊車大梁如圖6(a)所示。梁AB由20a工字鋼制成,在中間一段的上下兩面焊上長度為2.2m,寬度為120mm,厚度為10mm的鋼板。已知材料的許用應力[σ]=152MPa,[t]=95MPa。荷載P在全梁移動,則梁的容許荷載[P]為( )。![]() ![]() |

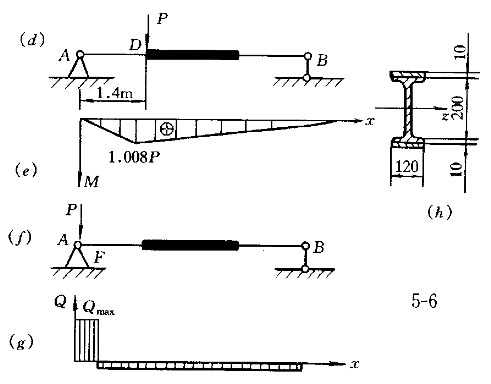

正確答案:A 解題思路:這在彎曲應力和彎曲強度中是一個綜合性較強、影響因素較復雜的一個題。既要考慮正應力強度,又要考慮剪應力強度,同時還要考慮荷載移動時可能產生的幾種最不利情況。現分析如下:由于荷載是移動的,有三種最不利的荷載位置:考慮正應力強度時,當荷載作用在跨中C點時(圖6b),該截面的彎矩是全梁的絕對最大彎矩;當荷載P作用在D(或E)點時(圖6a),該截面的彎矩M (或M )是荷載在移動過程中該截面彎矩的最大值,也是未加強段截面彎矩的最大值。考慮剪應力強度時,當荷載P緊靠支座A(或B)時(圖6f),靠近支座的截面的剪力最大。1.荷載作用在跨中C點時,由C截面的正應力強度求[P]。 當荷載P作用在跨中C點時如圖6(b),其彎矩圖如圖6(c)所示,C截面的彎矩是全梁的絕對最大彎矩 M =M =5P/4=1.25P(1)設工字鋼的慣性矩為I ,抗彎截面系數為W ,而中間加強部分截面的慣性矩和抗彎截面系數為I′ 、W′ 。查型鋼表I =2370×10 m ,W =237×10 m![]() I′ =2370×10 +2×(10×120×105 ×10 )=5020×10 8m![]() 這里鋼板對其自身形心軸的慣性矩很小,已略去。 W′ =I′ /y′ =5020×10 /110×10 =456×10 m![]() 由正應力強度條件得 M ≤W′ [σ]=456×10 ×152×10 =69.3×10 N·m=69.3kN·m(2)由式(1)、式(2)兩式得容許荷載 [P] =4M /5=4/5×69.3=55.4kN(3)2.荷載作用在D點時,由D截面的正應力強度求[P]。 當荷載P作用在D點時(圖6d),其彎矩圖如圖6(e)。 M =1.008P(4)由正應力強度條件得 M ≤W [σ]=237×10 ×152×10 =36.0×10 N·m=36.0kN·m(5)由式(4)、式(5)兩式得[P] =M /1.008=36.0/1.008=35.77kN(6)3.當荷載趨近A截面時,由A右截面的剪應力強度求[P]。 此時Q =Q ≈P(7)查型鋼表I /S =17.2cm,d=7mm,由剪應力強度條件得Q ≤I d[t]/S =17.2×10 ×7×10 ×95×10 =114×10 N=114kN(8)由式(7)、式(8)得 [P] =Q =114kN(9)比較式(3)、式(6)、式(9)得 [P]=35.7kN 所以答案A是正確的。答案B的錯誤是誤認為[P]是由P力作用在C截面時,由C截面的正應力強度決定的;答案C的錯誤是誤認為[P]是由剪應力強度決定的;而答案D的錯誤是誤認為[P]是當P力作用在C截面時,由D截面的正應力強度決定的。 |
|
|
2.用疊加法求圖7懸臂梁自由端B的轉角θ 和撓度f 為( )。![]() ![]() ![]() ![]() |

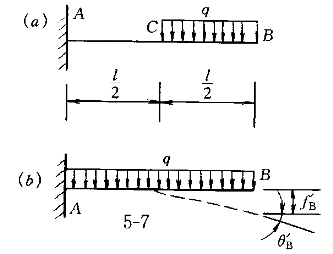

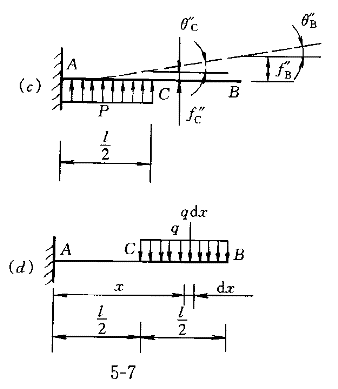

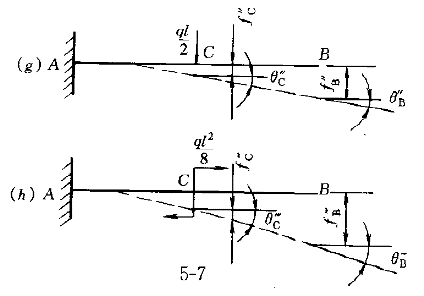

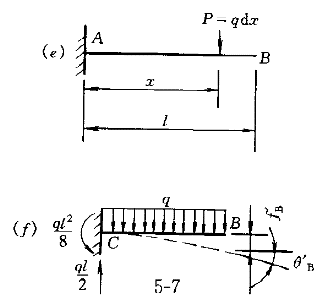

| 正確答案:D 解題思路:解:彎曲變形部分多考疊加法求梁的變形,因?yàn)榀B加法可以利用已有表格,很快求出,工程上應用很廣。但疊加法有多種:(1)荷載分解,變形疊加;(2)求梁不變形部分上的位移的疊加法;(3)逐段剛化法。這里結合本例闡明上述三種疊加法。 解法一 將圖7(a)所示荷載分解為圖7(b)和圖7(c)所示兩種荷載的疊加,即第一種疊加法,但在計算圖7(b)所示荷載的梁CB部分的位移需用到第二種疊加法。對于圖7(b)所示情況, 由表可查得 θ′ =ql /6EI,f′ =ql /8EI對于圖7(c)所示情況,可查得 θ″ =-q(l/2) /6EI=-ql /48EI,f″ =-q(l/2) /8EI=-ql /128EI由于BC段彎矩為零,變形后仍為直線,由第二種疊加法得 θ″ =θ″ =-q(l/2) /48EI,f″ =f″ l/2=-7(l/2) /384EI疊加后得出 θ =θ′ +θ″ =ql /6EI-ql /48EI=7ql /48EIf =f′ +f″ =ql /8EI-ql /384EI=41ql /384EI所以,答案D是正確的。 解法二 將實際荷載看做是由無窮多個微小集中力疊加而成(圖7d),距左端為x處的微小集中力qdx所產生的變形可根據圖7(e)查表,它所引起的B截面的撓度和轉角分別記作df 和dθ ,其值為dθ =(qdx)x /2EIdf =(qdx)x (3l-x)/6EI疊加即將上兩式從l/2到l區間積分,得出 θ =JZ105_112_7_1.gifqx dx/2EI=7ql 48EIf = qx (3l-x)dx/6EI=41ql /384EI與解法一結果相同。 解法三 運用第三種疊加法即逐段剛化法,將圖7(a)分解為圖7(f)、(g)、(h)三種情形疊加。對于圖7(f)所示情況,查表得 θ′ =q(l/2) /6EI=ql /48EI,f′ =4(l/2) /8EI=ql /128EI對于圖7(g),查表有 θ″ =(ql/2)(l/2) /2EI=ql /16EI,f″ =(ql/2)(l/2) /3EI=ql /48EI從而有 θ″ =θ″ =ql /16EI,f″ =f″ +θ″ l/2=5ql /96EI對于圖7(h),查表得 θ ![]() =ql /8(l/2)/EI=ql /16EI,f![]() =ql /8(l/2)/EI=ql /64EI故有 θ ![]() =θ![]() =ql /16EI,f![]() =f![]() +q![]() l/2=ql /64EI三者疊加,得 θ =θ′ +θ″ +θ![]() =7ql /48EIf =f′ +f″ +f![]() =41ql /384EI結果與前兩種解法相同。在三種解法中,以解法二最簡便。 答案A中θ 的錯誤是因圖7(c)中θ″ 的符號搞錯所致。f 的錯誤是θ″ 的符號搞錯引起的;答案B的錯誤是因圖7(g)中未計入θ″ 和θ″ 引起的;答案C的錯誤是未計入圖7(h)中的θ″ 和f″ 引起的。 |
|
|

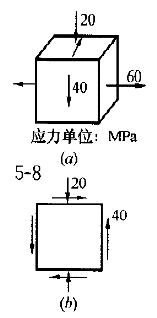

3.圖8(a)所示三向應力狀態,其最大剪應力為( )。![]() |

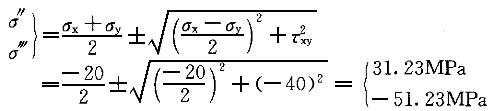

正確答案:D 解題思路:解:圖示單元體的一對平面是主平面,其主應力σ =60MPa。因?yàn)槠叫杏谥鲬?yīng)力σ′的面內主應力與σ′無關。此時,可以應用疊加原理,將該單元體簡化為二向應力狀態與單向應力狀態疊加。不考慮σ′的二向應力狀態如圖8(b)所示。該二向應力狀態的主應力為 ![]() 考慮到σ′=60MPa,按σ >σ >σ 關系,單元體的主應力為σ =60MPaσ =31.23MPaσ =-51.23MPa單元體的最大剪應力 τ =σ -σ /3=60-(-51.23)/2=55.6MPa所以D的答案正確。若未考慮σ′=60MPa的影響,就得A的錯誤答案。若未考慮σ >σ >σ 關系,就得 B的錯誤答案。若未考慮σ ,σ 的影響,就得出C的錯誤答案。 |
|
|

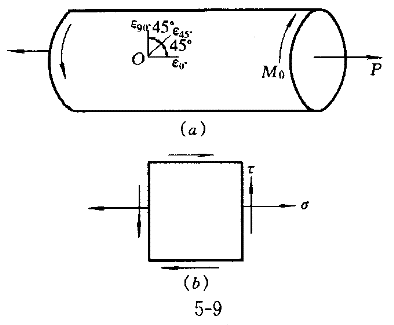

4.一鋼制圓軸受拉、扭組合荷載作用如圖9(a)所示,已知圓軸直徑d=20mm,材料彈性模量E=200GPa。如果采用直角應變花在測定軸表面O點的應變值:ε90°=96×10 ,ε45°=565×10 ,ε0°=320×10 ,則轉矩M 為( )。![]() |

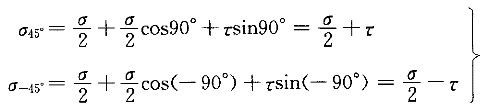

正確答案:D 解題思路:解:1.軸表面上的應力狀態如圖9(b)所示![]() 2.求橫截面上的正應力 σ=Eε0°=200×10 ×320×10 =64×10 Pa=64MPa(2)3.求橫向變形系數 v=|ε90°/ε0°|=|-96×10 /32×10 |=0.34.由廣義虎克定律求剪應力τ 先由斜截面上應力公式求σ45°,σ-45°。 ![]() 由廣義虎克定律,有 ε45°=1/E(σ45°-vσ-45°)=1/E[(σ/2+τ)-v(σ/τ)]=1/E[(v)σ/2+(1+v)τ](4)σ 由前已求得,ε45°已知,由此可求得 τ= =69.7×10 Pa=69.7MPa5.求外力偶矩M 由式(1)得M =πd[ τ/16=π×20 ×10 /16×69.7×10 =109.4N·m所以,答案D是正確的。 若將橫向變形系數誤計為v=|ε0°/ε90°|=3.33,得A的錯誤答案,實際上v<0.5;若不將v取絕對值,即誤認為v=-0.3,就得出B的錯誤答案;若不考慮軸向正應力ε對ε45°的影響,就得到C的錯誤答案。 注意,平面應力狀態的廣義虎克定律只要兩正應力相互垂直即可應用。 |
|
|
5.已知軸的轉速n=183.5r/min,材料為45號鋼,G=80GPa.[τ]=40MPa,[θ]=1.5°/m,三個齒輪的輸入,輸出功率分別為N =3.736kW,N =0.756kW,N =2.98kW。此軸的最合理的直徑為:![]() |

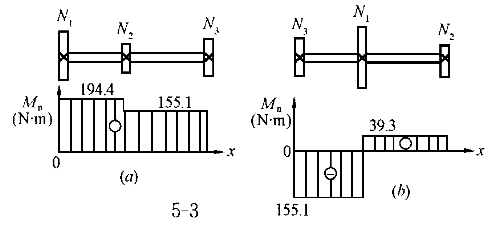

| 正確答案:C 解題思路:解:1.計算外力偶矩 m =9549N /n=9549(3.736/183.5)=194.4N·mm =9549(0.756/183.5)=39.3N·mm =9549(2.98/183.5)=151.1N·m2.截面設計若按圖3(a)布置齒輪,軸的最大扭矩M =194.4N·m,按強度條件設計,得d≥ =29×10 m=29mm按剛度條件設計,得 d≥ =31×10 m=31mm所以應取d=31mm,這便是D的結果。雖說滿足強度條件和剛度條件,但設計是否合理呢?下面再來看看另一種齒輪布置方案。 若按圖3(b)布置齒輪,最大扭矩的絕對值為|M |=155.1N·m按強度條件設計,得:d≥ =27×10 m=27mm按剛度條件設計,得 d≥ =29.5×10 m=29.5mm所以,最佳方案是按圖3(b)配置齒輪,合理軸徑為d=30mm,故應選擇C的結果。A的結果不滿足剛度條件,B的結果也不滿足圖3(6)方案的剛度條件,D的結果不合理。 |
