2012年巖土工程師考試基礎知識模擬試題：彈性力學和結構力學(單項選擇題1)
發布時間：2012-07-25 共1頁
彈性力學和結構力學(單項選擇題1)
| 一、單項題的備選項中只有一個最符合題意，錯選、多選均不得分。 |
1．圖所示體系的幾何組成為( )。 |
| 正確答案:D 解題思路：該題需要利用幾何組成規則進行分析，先去掉兩個二元體3、7，145682組成剛片，該剛片僅需3個鏈桿即可構成無多余約束幾何不變體系，因此，原體系有一個多余聯系，所確答案選擇為D。 |
|
|

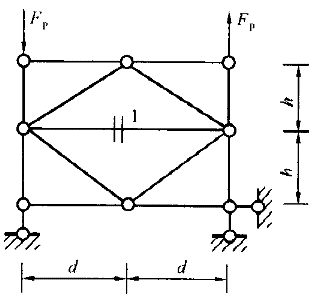

2．圖所示結構1桿軸力為( )。 |
| 正確答案:C 解題思路：該題由于水平支座反力為零，此時桁架為對稱結構，荷載為反對稱，根據對稱性結論，與對稱軸垂直相交的1桿件為零桿，當然，由零桿的判斷也可以判斷出中間所有桿件全為零力桿，因此答案選擇為C。 |
|
|

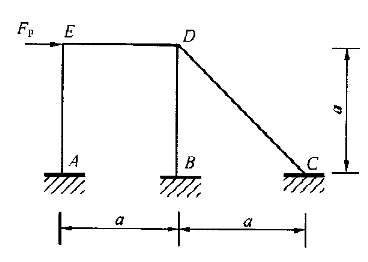

3．圖所示結構，CD桿軸力為( )。 |
正確答案:C 解題思路：該題用力法求解為6次超靜定，用位移法求解無側移，僅E、D有2個角位移未知數，由于M 圖為零，所以得E、D轉角等于零，最終彎矩圖為零，即結構無彎矩、無剪力，各桿件僅有軸力存在，結點可當成鉸結點，利用結點法求得CD桿軸力為1．414F(受壓)，故正確答案選擇C。 |
|
|

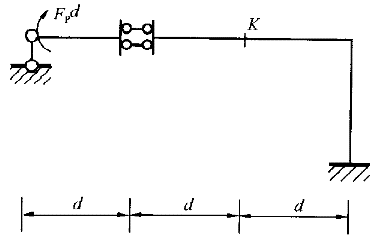

4．圖所示結構K截面的剪力為( )。 |
正確答案:C 解題思路：該題屬于基附型靜定結構，附屬部分豎向支桿反力為零，因此F =0，另外，由定向結點的受力特性知：定向結點無豎向約束力，K所在桿段無荷載，其剪力為零，彎矩圖為水平直線，正確答案選擇為C。 |
|
|

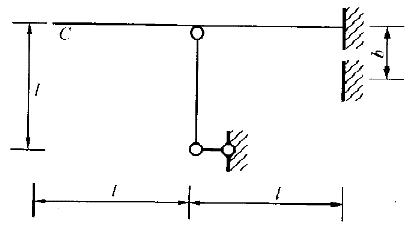

5．圖所示結構右支座沉降b，C點豎向位移(向下為正)為( )。 |
| 正確答案:A 解題思路：該題可以先分析C點可能豎向位移情況，右支座下沉，結構向下平移， C點將向下移動，顯然不選擇B、C、D，應選擇答案A。利用位移計算公式，在C點加向下單位力，右支座反力向上，代入公式計算答案也是A。 |
