2012年一級注冊結構工程師考試材料力學考前沖刺（三）
發布時間：2012-07-25 共1頁
考前沖刺（三）
| 一、單選題 |

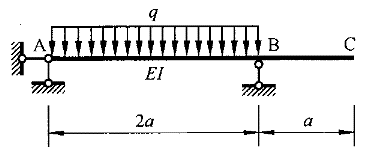

1．圖示外伸梁，彎曲變形后，A、C兩截面轉角的關系是( )。 |
正確答案:B 解題思路：梁BC段不受荷載作用，梁彎曲變形后，BC段只發生剛性轉動，由于荷載對稱，所以｜θA｜=｜θB｜即｜θA｜=｜θ ｜ |
|
|
| 2．偏心壓縮桿，橫截面上除中性軸外。各點均為( )。 |
| 正確答案:A 解題思路：偏心壓縮桿橫截面中性軸上的點為零應力狀態，其他點為單向應力狀態。 |
|
|

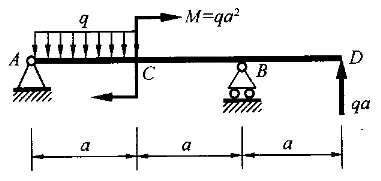

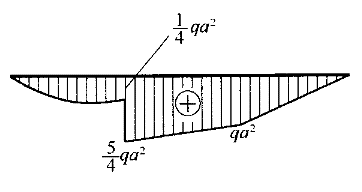

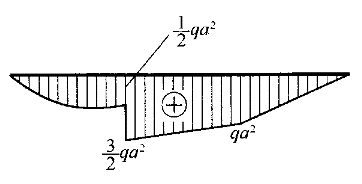

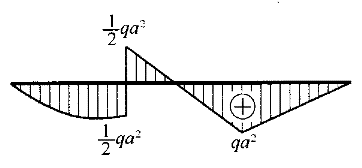

3．梁受如下圖所示荷載作用。則梁的彎矩圖為( )。 |
正確答案:A 解題思路：【解析】首先解出A支座反力V =(3/4)qa(方向向上)，以AC段為隔離體可得M.gif) =(1/4)qa 。(下側纖維受拉)，以BD段為隔離體可得M =qa。(下側纖維受拉)，根據荷載與彎矩得關系，可知由C左至C右截面，彎矩圖向上突變M=qa。【點評】本題主要考察靜定梁彎矩圖的繪制，往年試題中此類題型也較多出現，要迅速、準確地作出靜定結構彎矩圖，則首先應該熟練掌握梁截面彎矩與荷載間的關系，并經常需要與控制截面法相結合。 |
|
|
| 4．有一長度為300mm的等截面鋼桿受到軸向拉力P=30kN作用。已知桿的橫截面積A=2500m㎡，材料的彈性模量E=210GPa。則此時桿中積蓄的應變能為( )。 |
正確答案:A 解題思路：【解析】軸向受力桿件應變能的計算公式：U=N.gif) ι/2EA。其中N為桿件軸力。【點評】本題主要考察軸向受力桿件應變能的概念，以及公式計算中單位的換算。 |
|
|
| 5．在圖示受扭圓軸橫截面上的剪應力分布圖中，正確的是( )。 |
| 正確答案:C 解題思路：【解析】空心圓軸橫截面上的剪應力與實心圓軸相同，但在空心處無應力。 【點評】本題主要考察受扭桿件橫截面上的剪應力的分布規律。 |
